نرم افزار سقف نگار
نرم افزار طراحی و ترسیم سقف
نرم افزار سقف نگار طراحی و ترسیم سقف
آخرین نسخه منتشر شده: ۱.۵.۶.۱ تاریخ انتشار: ۲۱ فروردین ۱۴۰۲
خرید آنلاین ویدیو معرفی نرم افزار تغییرات آپدیت سقف نگار دانلود
طراحی اصولی و بهینه سازه، وابسته به ارائه طرح مناسب برای المان‌های تشکیل‌دهنده آن است. یکی از المان‌های مهم هر سازه، “سقف” می‌باشد که مسیر انتقال بارها از طریق آن آغاز و به سایر بخش‌های سازه ادامه می‌یابد. برآورد طرح مناسب سقف ها علاوه برکاهش وزن سازه، قدمی در راستای صرفه جویی در هزینه های ساخت و اجرا نیز خواهد بود.
استفاده از ابزارهای رایانه‌ای در طراحی سقف‌ها علاوه بر تامین الزامات طراحی، سبب افزایش دقت و سرعت خواهد بود. در این راستا شرکت رایان‌سازه، اقدام به تولید نرم‌افزار سقف‌نگار نموده‌است. نرم‌افزار سقف‌نگار به منظور طراحی و ترسیم سقف وافل و دال‌های یکطرفه و دوطرفه تهیه گردیده است به این صورت که پس از مدلسازی سقف در نرم‌افزار CSI SAFE بعد از گرفتن خروجی با فرمت .mbd و یا .f2k از نرم‌افزار و ورود مدل به نرم‌افزار سقف‌نگار، اقدام به چیدمان قالب سقف وافل (برای سقف‌های وافل) نموده و سپس میلگردهای خمشی و برشی نوارها را طراحی نموده و نهایتا نقشه خروجی پروژه را در قالب فایل AutoCAD و دفترچه محاسبات را در قالب فایل pdf یا word ارائه می‌دهد.
فرایند طراحی هر نوار با دقت بالایی مطابق با آیین‌نامه موردنظر کاربر، صورت می‌گیرد. به منظور طراحی اقتصادی پروژه، مقدار میلگرد حداقل با لحاظ اطلاعات تمام ایستگاه‌های طراحی، محاسبه می‌گردد و نتیجتا مقدار میلگردهای تقویتی محاسبه می‌شود. در چیدمان میلگردهای تقویتی، تمام ضوابط اجرایی آیین‌نامه لحاظ می‌گردد و محل دقیق برش میلگردها با محاسبه محل دقیق خمش صفر و اعمال طول مهاری و طول گیرایی صورت می‌گیرد. همچنین سقف‌نگار قابلیت اعمال برخی ضوابط اجرایی را در برنامه دارد و میلگردهای محاسباتی را مطابق با این ضوابط اجرایی، تصحیح می‌کند. از دیگر قابلیت‌های برنامه، امکان طراحی نوارها به صورت تکی یا گروهی می‌باشد.
در سقف‌نگار امکان تعریف مقطع سقف در ایستگاه مورد نظر وجود دارد. به این صورت که بعد از انتخاب نوار موردنظر از پلان، محل برش را انتخاب نموده و سقف‌نگار به صورت اتوماتیک اطلاعات میلگردهای سراسری، میلگردهای تقویتی در نقطه انتخابی و فرم قالب ها و ابعاد آنها را فراخوانی نموده و در نقشه ترسیم می‌کند. بعد از اتمام فرایند طراحی و انتخاب محل‌های برش، می‌توان فایل خروجی اتوکد را از برنامه استخراج کرد.
برخی از امکانات نرم افزار سقف نگار
انتقال آسان فایل طراحی‌‌شده در نرم‌افزار SAFE، به نرم‌افزار سقف‌نگار
سرعت بالا در محاسبه و طراحی نوارها و ترسیم جزئیات در نمای سه بعدی
مستقل بودن نرم افزار و عدم وابستگی آن به نرم‌افزارهای دیگر از قبیل AutoCAD و یا Tekla
محیط گرافیکی پیشرفته برای نمایش و ترسیم جزئیات میلگردگذاری سقف
قابلیت ویرایش و سازگاری نقشه های ترسیم شده با تمامی نسخه های نرم افزار AutoCAD
نرم افزار سقف نگار

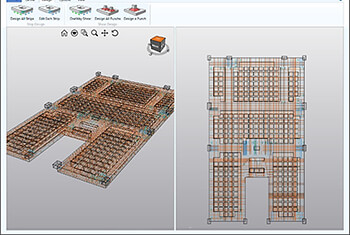

محیط گرافیکی پیشرفته نرم افزار سقف نگار
امکان ویرایش لیست میلگردهای مورد استفاده در طراحی نوارها
پشتیبانی از فایلهای خروجی به فرمتهای .mdb و accdb و f2k
پشتیبانی از نوارهای طراحی تعریف شده در نرم افزار SAFE بدون هیچگونه محدودیتی
امکان تعریف میلگردهای سراسری بصورت مجزا برای شبکه بالا و شبکه پایین نوارهای طراحی
امکان تعریف میلگردهای سراسری برای نوارهای طراحی جهت x و y بصورت مجزا
محاسبه سریع کلیه جزئیات آرماتوربندی نوارهای طراحی
امکان ویرایش نحوه‌ی چینش قالب‌ها در سقف وافل
امکان ویرایش ابعاد قالب‌های سقف وافل
امکان ایجاد قسمت‌های توپر در مجاورت ستون‌ها و تیرهای سقف وافل جهت افزایش مقاومت برشی
امکان تغییر محور تیرها جهت افزایش چشمه‌های سقف
مدیریت چیدمان قالب ها در سقف وافل
محاسبه دقیق میلگرد مصرفی و ارائه لیستوفر دقیق به همراه جزئیات پوزبندی
امکان تفکیک میلگردهای مصرفی بر اساس قطر
امکان فراخوانی نمودن سقف بسیار بزرگ و تولید موفق نقشه های اجرایی آنها
هوشمندی بالا در درک ابعاد و هندسه سقف
امکان ویرایش نوارهای طراحی شده و اضافه کردن میلگرد با قطر موردنظر و در طول خاصی از نوار و اضافه شدن به نتایج طراحی
امکان طراحی بر اساس آیین نامه ویرایش جدید و یا کنترل بر اساس آیین نامه ویرایش قبلی
طراحی میلگردهای عرضی در صورت لزوم با قابلیت ویرایش ابعاد میلگردهای عرضی و فاصله آنها از هم
محاسبه دقیق طول مهاری میگردهای تقویت و قطع و خم هوشمندانه میلگردهای سراسری در نزدیکی لبه نوارهای طراحی شده
ترسیم دقیق نقشه برش نوارها در محل انتخابی کاربر و بدون محدودیت در تعداد برشها
امکان ویرایش اطلاعات مثل قطر میلگردهای عرضی و ابعاد نوار در نقشه برش سقف
ترسیم دقیق نقشه بازشو در محل انتخابی کاربر و امکان ترسیم برش موردنظر
امکان ویرایش اجزای نقشه بازشو مثل ابعاد و قطر میلگردها
امکان بررسی برش یکطرفه و دوطرفه در سقف و طراحی میلگرد برشی
امکان محاسبه طول وصله میلگردها در موقعیتهای مختلف منطبق بر روابط آیین نامه و یا براساس ضرایب تعریف شده توسط کاربر
امکان مشاهده کلیه جزییات محاسباتی بشکلی بسیار راحت و کاربردی در محیط گرافیکی نرم افزار
امکان Export کردن موضوعات ترسیمی متنوع در لایه های مجزا و استاندارد نرم افزار AutoCAD
دارا بودن امکانات ترسیمی ساده برای ترسیم سطح در پلان
امکان ترسیم بازشو در محیط برنامه در محل موردنظر
امکان مدیریت نقشه‌های خروجی و تفکیک نقشه ها بر اساس موقعیت و جهت و نوع میلگردها
امکان مدیریت نمایش اطلاعات میلگردها در نمای سه بعدی و در محیط برنامه
امکان تصحیح طول ومحل برش میلگردها براساس تنظیمات دریافتی از کاربر
