نرم افزار پی نگار
به علت نقش مهمی که فونداسیون در سازه ایفا می‌کند، طراحی درست و اصولی آن از اهمیت بالایی برخوردار است. در طراحی صحیح فونداسیون تامین مقاومت کافی سازه‌ای از یک طرف و لزوم طراحی بهینه و اقتصادی و سرعت بالاتر فرایند طراحی، ما را ملزم به استفاده از نرم‌افزارهای پیشرفته و مکمل می‌نماید. در این راستا شرکت رایان‌سازه، اقدام به تولید نرم‌افزار پی‌نگار نموده‌است. فرایند کار با برنامه به این صورت است که بعد از اتمام فرایند طراحی، یک خروجی که شامل نتایج مدلسازی و طراحی است، در غالب فایل .mdb از نرم‌افزار CSI SAFE گرفته و در پی‌نگار بازیابی می‌کنیم. پی‌نگار بعد از دریافت نتایج از SAFE، نوارهای طراحی تعریف شده را مطابق با سایز میلگرد انتخابی کاربر، طراحی می‌کند.
فرایند طراحی هر نوار با دقت بالایی مطابق با آیین‌نامه موردنظر کاربر، صورت می‌گیرد. به منظور طراحی اقتصادی پروژه، مقدار میلگرد حداقل با لحاظ اطلاعات تمام ایستگاه‌های طراحی، محاسبه می‌گردد و نتیجتا مقدار میلگردهای تقویتی محاسبه می‌شود. در چیدمان میلگردهای تقویتی، تمام ضوابط اجرایی آیین‌نامه لحاظ می‌گردد و محل دقیق برش میلگردها با محاسبه محل دقیق خمش صفر و اعمال طول مهاری و طول گیرایی صورت می‌گیرد. همچنین پی‌نگار قابلیت اعمال برخی ضوابط اجرایی را در برنامه دارد و میلگردهای محاسباتی را مطابق با این ضوابط اجرایی، تصحیح می‌کند. از دیگر قابلیت‌های برنامه، امکان طراحی نوارها به صورت تکی یا گروهی می‌باشد.

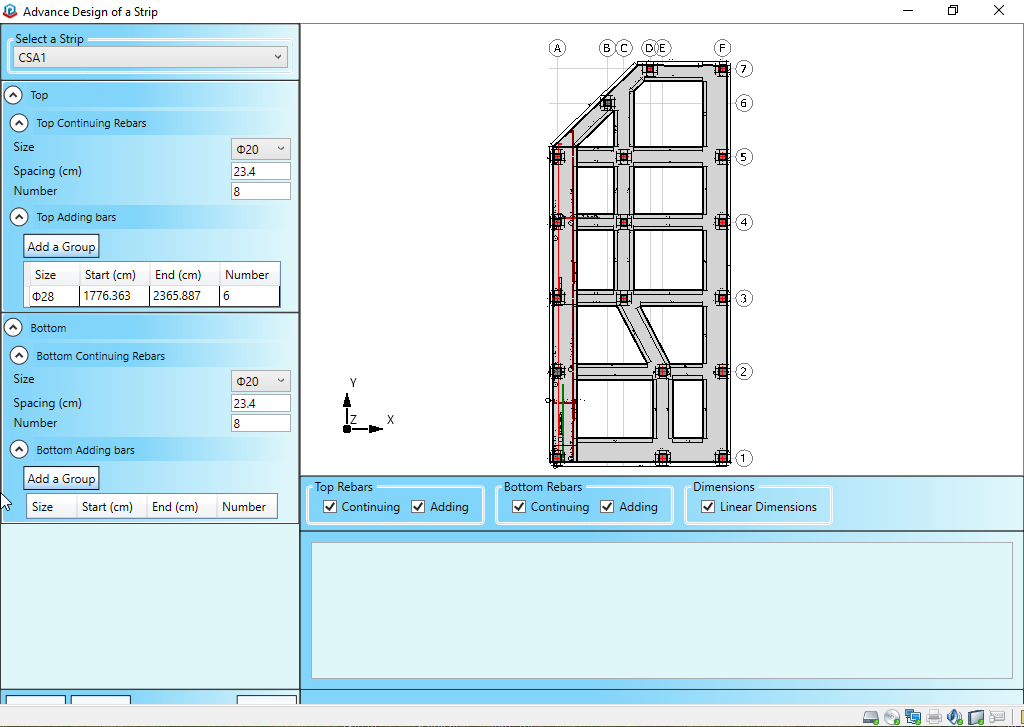

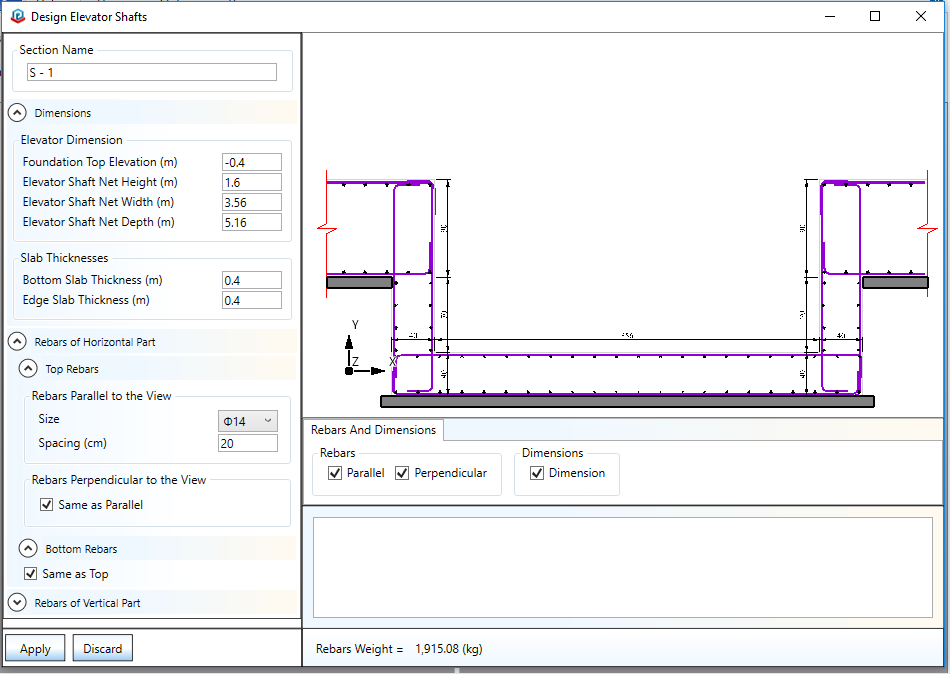

در پی‌نگار امکان تعریف برش در نوار موردنظر و در محل موردنظر می‌باشد. به این صورت که بعد از انتخاب نوار از پلان، محل برش را انتخاب نموده و پی‌نگار به صورت اتوماتیک اطلاعات میلگردهای سراسری و تقویتی در نقطه انتخابی را فراخوانی نموده و در نقشه ترسیم می‌کند. بعد از اتمام فرایند طراحی و انتخاب محل‌های برش، می‌توان فایل خروجی اتوکد را از برنامه استخراج کرد.
برخی از امکانات نرم افزار

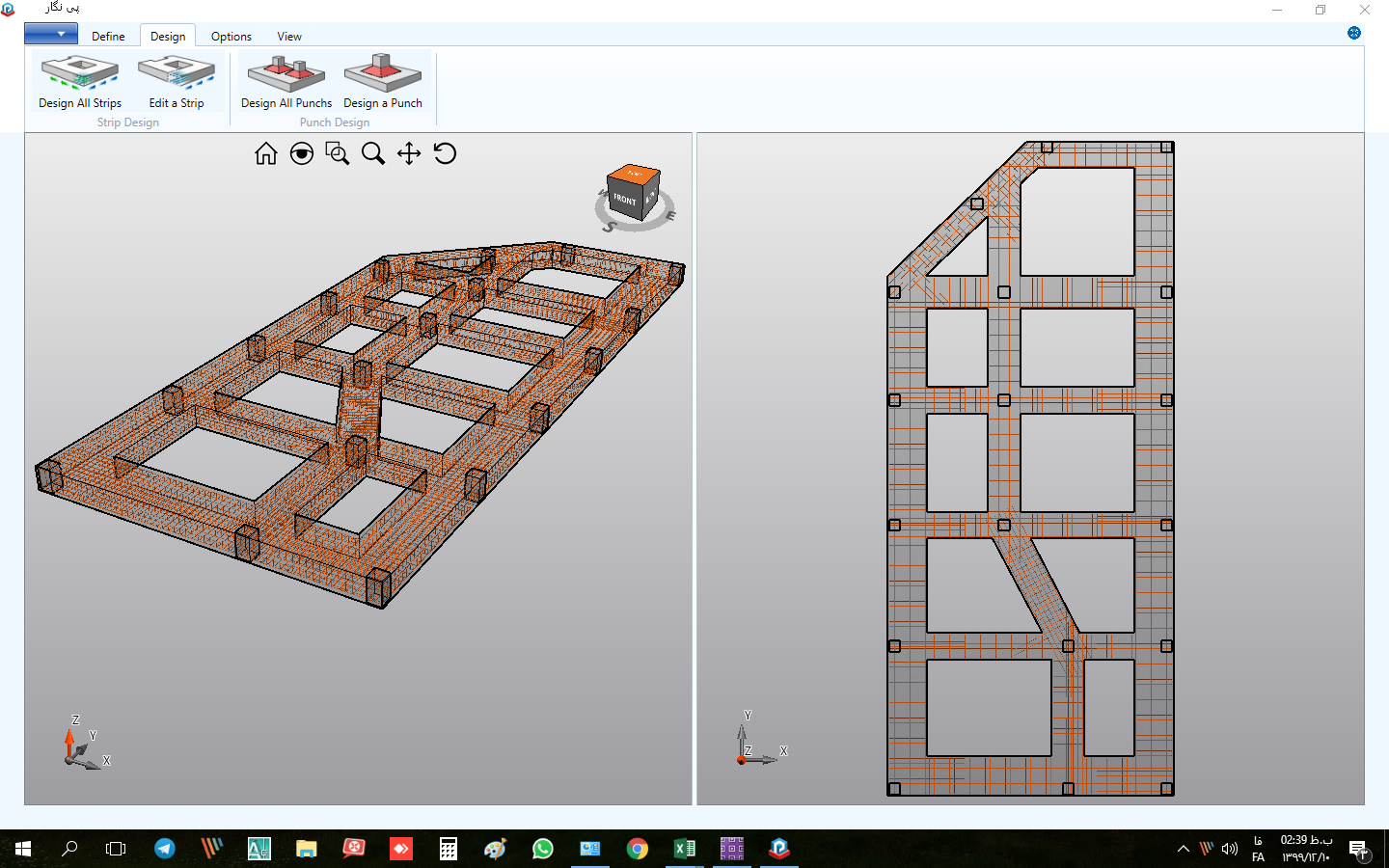

– سرعت بالا در محاسبه و طراحی نوارها و ترسیم جزئیات در نمای سه بعدی
– مستقل بودن نرم افزار و عدم وابستگی آن به نرم‌افزارهای دیگر از قبیل AutoCAD و یا Tekla
– محیط گرافیکی پیشرفته برای نمایش و ترسیم جزئیات میلگردگذاری نوارها
– قابلیت ویرایش و سازگاری نقشه های ترسیم شده با تمامی نسخه های نرم افزار AutoCAD
– انتقال راحت فایل طراحی‌‌شده SAFE به نرم‌افزار پی‌نگار
– محاسبه هوشمند و الگوریتم قوی برای طراحی بهینه میلگردهای تقویت مطابق با روش پیشنهادی کاربر
– مستقل بودن نرم افزار و عدم وابستگی آن به نرم‌افزارهای دیگر از قبیل AutoCAD و یا Tekla
– محیط گرافیکی پیشرفته برای نمایش و ترسیم جزئیات میلگردگذاری نوارها
– قابلیت ویرایش و سازگاری نقشه های ترسیم شده با تمامی نسخه های نرم افزار AutoCAD
– انتقال راحت فایل طراحی‌‌شده SAFE به نرم‌افزار پی‌نگار
– محاسبه هوشمند و الگوریتم قوی برای طراحی بهینه میلگردهای تقویت مطابق با روش پیشنهادی کاربر
– پشتیبانی و طراحی نوارهای مورب
– محاسبه دقیق میلگرد مصرفی و ارائه لیستوفر دقیق به همراه جزئیات پوزبندی
– امکان تفکیک میلگردهای مصرفی بر اساس قطر
– امکان Import نمودن فونداسیونهای بسیار بزرگ و تولید موفق نقشه های اجرایی آنها
– هوشمندی بالا در درک ابعاد و هندسه فونداسیون
– امکان ویرایش نوارهای طراحی شده و اضافه کردن میلگرد با قطر موردنظر و در طول خاصی از نوار و اضافه شدن به نتایج طراحی
– محاسبه دقیق میلگرد مصرفی و ارائه لیستوفر دقیق به همراه جزئیات پوزبندی
– امکان تفکیک میلگردهای مصرفی بر اساس قطر
– امکان Import نمودن فونداسیونهای بسیار بزرگ و تولید موفق نقشه های اجرایی آنها
– هوشمندی بالا در درک ابعاد و هندسه فونداسیون
– امکان ویرایش نوارهای طراحی شده و اضافه کردن میلگرد با قطر موردنظر و در طول خاصی از نوار و اضافه شدن به نتایج طراحی
– امکان ویرایش لیست میلگردهای مورد استفاده در طراحی نوارها
– پشتیبانی از فایلهای خروجی به فرمتهای .mdb و accdb و f2k
– پشتیبانی از نوارهای طراحی تعریف شده در نرم افزار SAFE بدون هیچگونه محدودیتی
– امکان تعریف میلگردهای سراسری بصورت مجزا برای شبکه بالا و شبکه پایین نوارهای طراحی
– امکان تعریف میلگردهای سراسری برای نوارهای طراحی جهت x و y بصورت مجزا
– محاسبه سریع کلیه جزئیات آرماتوربندی نوارهای طراحی
– پشتیبانی از فایلهای خروجی به فرمتهای .mdb و accdb و f2k
– پشتیبانی از نوارهای طراحی تعریف شده در نرم افزار SAFE بدون هیچگونه محدودیتی
– امکان تعریف میلگردهای سراسری بصورت مجزا برای شبکه بالا و شبکه پایین نوارهای طراحی
– امکان تعریف میلگردهای سراسری برای نوارهای طراحی جهت x و y بصورت مجزا
– محاسبه سریع کلیه جزئیات آرماتوربندی نوارهای طراحی
– امکان تعریف قطر میلگردهای تقویتی نوارهای طراحی در جهت x و y
– امکان تعریف میلگردهای تقویت در ردیف بالا و پایین برای هر نوار
– امکان اعمال تیپ‌بندی دلخواه کاربر فقط با کلیک روی نوارهای موردنظر
– امکان طراحی یکباره همه نوارها با تعریف میلگردهای سراسری و تقویت

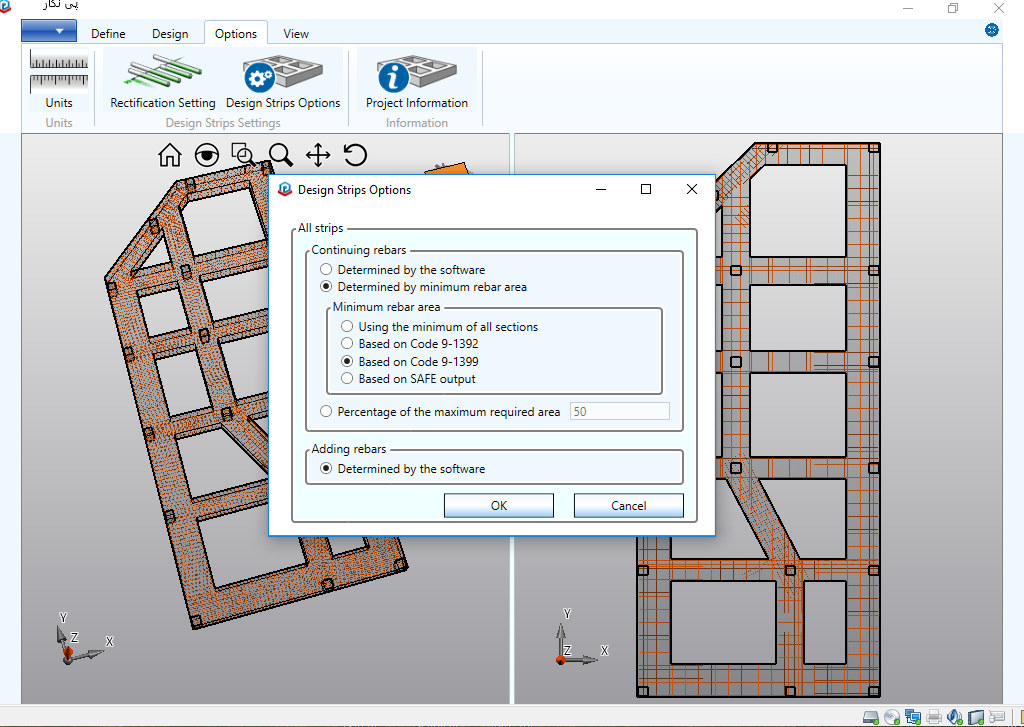

– امکان انتخاب نحوه طراحی جزییات آرماتورهای سراسری تقویتی، بر اساس آیین نامه انتخابی کاربر
– محاسبه و کنترل برش پانچ دوطرفه در زیر همه ستونها و گزارش نسبت برش تقاضا به ظرفیت و گزارش ترکیب بار بحرانی
– امکان تعریف میلگردهای تقویت در ردیف بالا و پایین برای هر نوار
– امکان اعمال تیپ‌بندی دلخواه کاربر فقط با کلیک روی نوارهای موردنظر
– امکان طراحی یکباره همه نوارها با تعریف میلگردهای سراسری و تقویت
– امکان انتخاب نحوه طراحی جزییات آرماتورهای سراسری تقویتی، بر اساس آیین نامه انتخابی کاربر
– محاسبه و کنترل برش پانچ دوطرفه در زیر همه ستونها و گزارش نسبت برش تقاضا به ظرفیت و گزارش ترکیب بار بحرانی
– طراحی میلگردهای عرضی در صورت لزوم با قابلیت ویرایش ابعاد میلگردهای عرضی و فاصله آنها از هم
– محاسبه دقیق طول مهاری میگردهای تقویت و قطع و خم هوشمندانه میلگردهای سراسری در نزدیکی لبه نوارهای طراحی شده
– ترسیم دقیق نقشه برش نوارها در محل انتخابی کاربر و بدون محدودیت در تعداد برشها
– امکان ویرایش اطلاعات مثل قطر میلگردهای عرضی و ابعاد نوار در نقشه برش فونداسیون
– ترسیم دقیق نقشه بازشو در محل انتخابی کاربر و امکان ترسیم برش موردنظر
– امکان ویرایش اجزای نقشه بازشو مثل ابعاد و قطر میلگردها
– محاسبه دقیق طول مهاری میگردهای تقویت و قطع و خم هوشمندانه میلگردهای سراسری در نزدیکی لبه نوارهای طراحی شده
– ترسیم دقیق نقشه برش نوارها در محل انتخابی کاربر و بدون محدودیت در تعداد برشها
– امکان ویرایش اطلاعات مثل قطر میلگردهای عرضی و ابعاد نوار در نقشه برش فونداسیون
– ترسیم دقیق نقشه بازشو در محل انتخابی کاربر و امکان ترسیم برش موردنظر
– امکان ویرایش اجزای نقشه بازشو مثل ابعاد و قطر میلگردها
– امکان محاسبه طول وصله میلگردها در موقعیتهای مختلف منطبق بر روابط آیین نامه و یا براساس ضرایب تعریف شده توسط کاربر
– امکان مشاهده کلیه جزییات محاسباتی بشکلی بسیار راحت و کاربردی در محیط گرافیکی نرم افزار
– Export کردن موضوعات ترسیمی متنوع در لایه های مجزا و استاندارد نرم افزار AutoCAD
– دارا بودن امکانات ترسیمی ساده برای ترسیم سطح در پلان
– امکان ترسیم بازشو در محیط برنامه در محل موردنظر
– امکان مدیریت نقشه‌های خروجی و تفکیک نقشه ها بر اساس موقعیت و جهت و نوع میلگردها
– امکان مدیریت نمایش اطلاعات میلگردها در نمای سه بعدی و در محیط برنامه
– امکان تصحیح طول ومحل برش میلگردها براساس تنظیمات دریافتی از کاربر
– امکان مشاهده کلیه جزییات محاسباتی بشکلی بسیار راحت و کاربردی در محیط گرافیکی نرم افزار
– Export کردن موضوعات ترسیمی متنوع در لایه های مجزا و استاندارد نرم افزار AutoCAD
– دارا بودن امکانات ترسیمی ساده برای ترسیم سطح در پلان
– امکان ترسیم بازشو در محیط برنامه در محل موردنظر
– امکان مدیریت نقشه‌های خروجی و تفکیک نقشه ها بر اساس موقعیت و جهت و نوع میلگردها
– امکان مدیریت نمایش اطلاعات میلگردها در نمای سه بعدی و در محیط برنامه
– امکان تصحیح طول ومحل برش میلگردها براساس تنظیمات دریافتی از کاربر
