قالب بندی چیست ؟

قالب سازه ای است که برای بتن ریزی به صورت موقت یا گاهی دائم مورد استفاده قرار می گیرد.

وظیفه اصلی قالب تحمل بارهای ناشی از بتن و اجرای آن تا زمانی است که خود بتن بتواند بارهای وارده از جمله وزنش را تحمل کند.

از دیگر وظایف قالب می توان به حفاظت بتن در برابر صدمات مکانیکی، جلوگیری از کم شدن رطوبت بتن و نشت شیره آن، ایجاد عایقی مناسب در برابر سرما و گرمای محیط و نگه داشتن میلگردها و سایر اجزایی که در بتن قرار می گیرند در محل خود اشاره کرد.

یکی از پر اهمیت ترین مراحل و عملیات های اجرای سازه های بتنی ، قالب بندی می باشد. می تواند تاثیر گذارترین بخش از فرآیند اجرای سازه بتنی از منظر اقتصادی و زمانی اجرا به شمار آید. از این رو رعایت نکات اجرایی ، نگهداری ، کیفیت اجرا ، به کارگیری بهترین نوع قالب و هماهنگ با نوع پروژه ، تاثیر فراوانی بر کل پروژه دارد.

قالب بندی برای ساختمان ها از نظر بزرگی و کوچکی ساختمان متفاوت است در ساختمانهای کوچک معمولا برای قالب بندی فونداسیون از آجر استفاده می شود

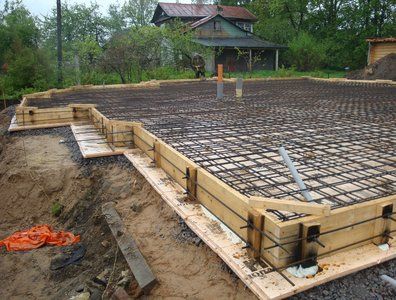

قالب بندی فونداسیون

در سیستم قالب بندی فونداسیون‌ از پنل‌های قالب بندی جهت اجرای فونداسیون‌های بتنی‌،‌ سکوها و … استفاده می‌شود. به کمک سایزهای مختلف موجود‌ قالب‌ها، می‌توان پنل‌های قالب بندی را در اشکال مختلف با توجه به نوع و نقشه سازه در فونداسیون ایجاد کرد. با توجه به ضخامت دیوار و فشار بتن می‌توان از قطعات تکمیلی مانند انواع میان بلت برای حفظ مقاومت استفاده نمود.

اولین اقدام در اجرای یک پروژه گود برداری‌ شروع عملیات قالب ­بندی فونداسیون است. برای این امر، ابتدا خطوط، آکس ­بندی شده و حدود قالب فونداسیون در روی زمین، خط کشی و میخ گذاری شده و سپس عملیات قالب بندی فونداسیون آغاز می‌شود

معمولا سطح تماس بتن و تخته قالب بندی را بوسیله روغن های معدنی چرب می کنند. مالیدن روغن به روی قالب بدان علت است که اولا تخته که در ابتدا کاملا خشک است ، آب بتن مجاور خود را نمکیده و موجب فساد بتن نشود و در ثانی در موقع باز کردن قالب ، تخته ها به راحتی از بتن جدا شوند و موجب تخریب گوشه های بتن نشوند و در صورت مناسب بودن ، برای قالب بندی بعدی مورد استفاده قرار گیرند . در موقع مالیدن روغن به قالب ها باید کاملا دقت شود که آرماتور ها به روغن آغشته نشود زیرا در این صورت روغن مانع چسبیدن بتن به دور میلگرد گردیده و جسم یکپارچه تشکیل نداده و بتن و آرماتور هر یک به تنهایی کار می کنند و موجب ضعف در همگن بودن بتن و فولاد می گردد . وقتی قالب ها بسته شدند فونداسیون آماده بتن ریزی می شود.

برای احداث یک سازه بتن مسلح، باید بتن تازه در قالبهایی ریخته شود، تا پس از پر کردن تمام حجم قالب ها و سفت شدن، به شکل لازم درآید. از مهمترین گام ها در احداث سازه‌های بتنی، نحوه قالب‌بندی است. به همین دلیل باید مجری و پیمانکار سازه‌های بتنی کاملاً در جریان امور مربوط به قالب‌بندی، از وسایل گرفته، تا مشخصات و رواداری های ابعاد و روش های اجرا قرار داشته باشند.

پس از استقرار قالب ها در محل مربوط، باید آنها را مورد بازرسی قرار داد و درزهایی که احتمالاً باعث بیرون زدن شیره بتن خواهند شد، پر شوند.

پایداری از مهمترین خصوصیاتی است که باید درقالب‌بندی رعایت شود. کافی نبودن مهاربندی پایه‌های اطمینان و یا مهاربندی افقی سکوها، عدم تنظیم تراز  بتن‌ریزی که منجر به پر شدن یک قسمت از قالب و خالی ماندن قسمت دیگر می‌شود، تکیه‌گاه نامناسب زیر  پایه‌های اطمینان، عدم به کارگیری کارگران ماهر، خوب نبستن قطعات قالب به یکدیگر، درنظر نگرفتن بارهای زنده و مرده وارد به قالب ها و لغزش لایه خاک مجاور قالب می‌تواند باعث خرابی قالب ها گردد.

انواع قالب‌های بتن

فونداسیون یا پی ساختمان یکی از اجزای ضروری هر سازه به شمار می آید و وظیفه آن تحمل فشار ناشی از ستون ها و انتقال این نیرو به زمین است. پی سازی بنا با توجه به نوع سازه و محلی که قرار است در آن اجرا شود تحت شرایط متفاوتی انجام می شود تا استحکام و مقاومت سازه تامین گردد. فونداسیون اولین مرحله ساخت بنا است و باید استانداردهای لازم در اجرای آن رعایت شود.

در قالب بندی فونداسیون از قالب های چوبی، فلزی و آجری استفاده می شود که هر کدام دارای ویژگی های منحصر بفرد خود هستند. در سیستم قالب بندی، پنل های مختلفی برای قالب گذاری به کار می روند که بر اساس نوع سازه و نقشه اجرایی می توان آنها را در اشکال مختلف ایجاد نمود. برای پی سازی ساختمان پس از گودبرداری باید خطوط آکس بندی شده و محل قرارگیری قالب در روی زمین مشخص شود تا بتوان بر اساس آن فونداسیون را اجرا نمود.

قالب‌های بتنی در انواع مختلف با جنس‌های گوناگون در بازار ارائه می‌شود. جنس ‌قالب‌ بتن می‌تواند پلاستیکی، چوبی، فولادی و حتی در شرایطی می‌تواند از جنس مصالح بنایی باشد. انواع قالب‌های بتن‌ریزی در زیر شرح شده است:

قالب‌های فلزی بتن : این نوع از قالب‌ها جز رایج‌ترین و پرکاربردترین نوع قالب‌ها محسوب می‌شود. در واقع استفاده از آن‌ها بسیار ساده بوده و دیگر نیازی نیست تا کاربر قالب را در اندازه‌های مورد نیاز برش بزند. در واقع این قالب‌ها توسط کارخانه‌ها و شرکت‌ها بطور کاملا آماده ساخته می‌شوند و در اندازه‌های مختلف بصورت اجاره‌ و هم بصورت فروشی در اختیار مصرف کننده قرار می‌گیرد. اتصالات قالب‌های فلزی بتن می‌تواند با استفاده از پین، گوه و سنجاق انجام شود. قالب‌های فولادی بسیار با کیفیت و با دوام هستند. به طوریکه می‌توان از آن‌ها سال‌ها استفاده کرد.

Concrete-formwork-afzir-co

قالب‌های چوبی بتن : این نوع از قالب‌ها در گذشته بیشتر مورد استفاده قرار می‌گرفت. قالب‌های چوبی متشکل از یک صفحه چوبی کف و صفحات جانبی کناری که به وسیله گوه، سنجاق، بست‌ها و… متصل می‌شوند. قالب بندی در این نوع از قالب‌ها به نیروی کار زیادی نیاز داشته بنابراین نسبتا از هزینه بالایی برخوردار است. در حال حاضر از این نوع قالب‌ها به صورت محدود در بتن ریزی‌های سقف یا فنداسیون استفاده می‌شود. عمر این نوع از قالب‌ها کم است.

wooden-Concrete-formwork-afzir-co

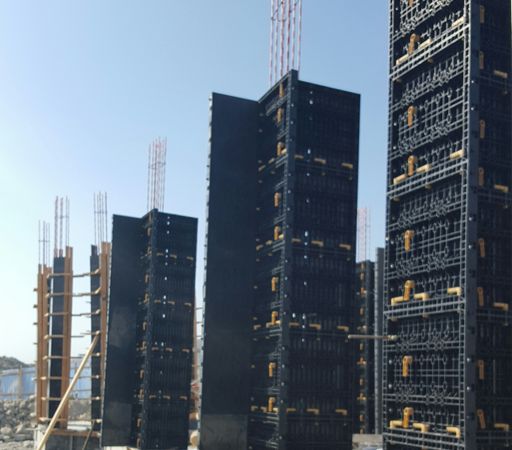

قالب‌های پلاستیکی بتن: این قالب‌های ساخته شده از پلیمر در برابر ضربه، رطوبت بسیار مقاوم هستند. به همین دلیل عمرمصرف این گونه از قالب‌ها زیاد است، بنابراین بارها می‌توان از آن استفاده کرد. بتن از سطح  قالب‌های پلاستیکی نسبت به قالب‌های فلزی راحت‌تر جدا می‌شود. اتصالات قالب‌های پلاستیکی بتن می‌تواند با استفاده از گوه، سنجاق، بولت‌ها و… انجام گردد. نوعی از قالب‌های پلاستیکی بتن هستند که اتصالات آن بصورت اهرمی انجام می‌شود. در این گونه از قالب‌های پلیمری اهرم‌های قرمز رنگی روی قالب تعبیه شده تا با چرخاندن آن قالب‌ها به یکدیگر چفت شوند. استفاده از این قالب‌ها به شدت نیروکار را کاهش داده و بسیار مقرون به صرفه است. این قالب‌ها در بازار هم بصورت اجاره و هم بصورت فروشی عرضه می‌گردد.

plastic-Concrete-formwork-afzir-co

قالب‌های آجری بتنی: این نوع از قالب‌ها در قالب بندی بتن فنداسیون رایج است. اتصالات قالب‌های آجری با استفاده از ملات‌ها و مصالح بنایی انجام می‌گردد. یکی از تفاوت‌های قالب‌های‌ آجری با دیگر قالب‌ها، باقی ماندن آن در سطح فنداسیون است. البته همین موضوع سبب افزایش ظرفیت باربری فنداسون به علت افزایش ابعاد آن می‌گردد. این قالب‌ها یکبار مصرف هستند.

bricked-Concrete-formwork-afzir-co

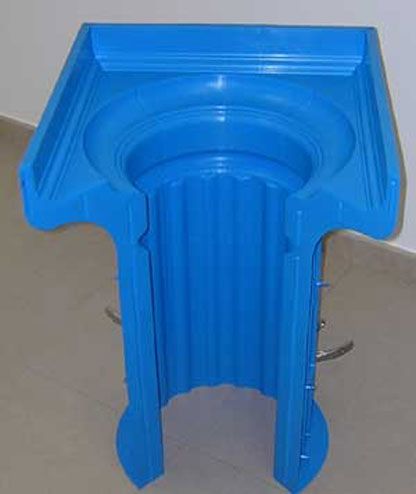

قالب‌های فایبرگلاس بتن: قالب‌های فایبرگلاس نسل جدیدی از قالب‌ بتن محسوب می‌شود. از این نوع قالب جهت ساخت قطعات بتنی با اشکال پیچیده که نمی‌توان آن‌ها را با دیگر قالب‌هایی چون قالب فلزی، چوبی، پلاستیکی و… ساخت، استفاده می‌شود. ساخت این‌گونه از قالب‌ها بطوری است که ابتدا طرح قالب مورد نظر روی چوب یا بلوک متریال تراشیده شده و سپس سطح مورد نظر با مواد شیمیایی، رزین و لایه‌های الیاف شیشه پر می‌شود و سر انجام سطح قالب صیقل داده می‌شود. بعد از مدتی قالب سفت شده و می‌تواند به راحتی از سطح چوب یا بلوک متریال جدا شود. این گونه از قالب‌ها عمرمفید کمتری نسبت به قالب‌های فلزی و پلاستیکی دارند.

fiberglass-Concrete-formwork-afzir-co

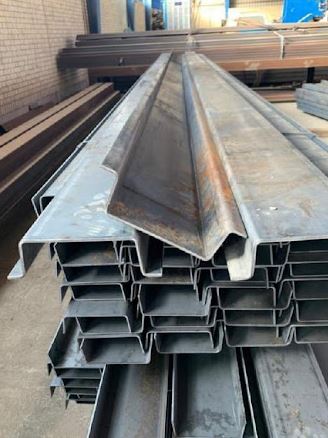

قالب تیرچه بتنی: این قالب‌ها از نوع فلزی و به ناودانی برای ساخت تیرچه‌ها استفاده می‌شود.

Concrete-formwork-afzir-co

قالب یوبوت

از قالب یوبوت در جهت ایجاد حفره درون دال بتنی استفاده می شود. انجام این کار می تواند باعث حذف بتن ناکارآمد شده و به سبک تر شدن دال نیز کمک می کند.

به طور کلی چهار مدل قالب یوبوت موجود می باشد که شامل قالب یوبوت تک، قالب یوبوت دوبل، قالب یوبوت بادی و قالب یوبوت پلی استایرن می باشد.

عوامل موثر در قیمت قالب یوبوت

خرید قالب یوبوت بسیار مقرون به صرفه می باشد، چرا که این قالب از پیچیدگی خاصی در ساختار برخوردار نمی باشد. آن چه که در قیمت قالب سقف یوبوت تاثیر گذار می باشد، ارتفاع قالب است. هم چنین از دیگر عوامل تاثیر گذار بر قیمت قالب یوبوت متراژ پروژه می باشد.

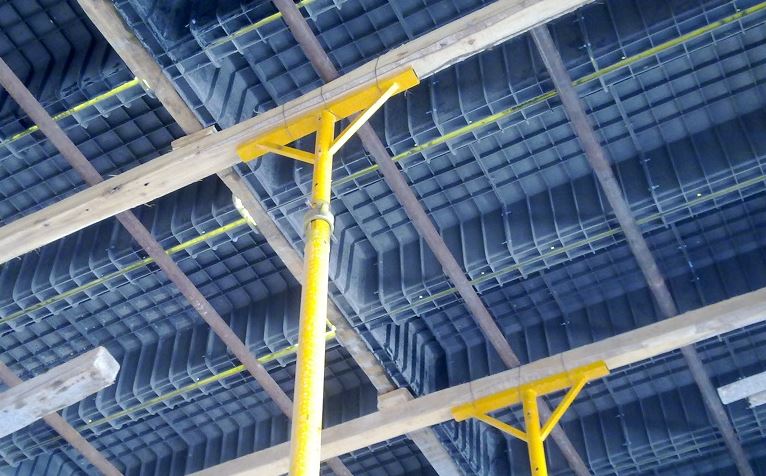

 قالب وافل

یکی از سازه های مدرن که می توان در ساختمان سازی مورد استفاده قرار داد، سقف وافل می باشد. قالب وافل نمونه ای از قالب های سقفی می باشد. این قالب ها با ظاهر مشبک مانند خود باعث پوشاندن قسمت زیادی از سقف می شود.

استفاده از این قالب ها به تجهیزات ساختمانی هیچ گونه آسیبی وارد نمی کند. این گونه قالب ها مکعبی شکل بوده و توخالی می باشند. از مزایای استفاده از این قالب ها می توان به ایجاد ایمنی در برابر زلزله، مقاومت در برابر آتش سوزی، به عنوان عایق در برابر صوت و گرما، حذف انواع بلوک و تیرچه و کاهش هزینه های آرماتوربندی و قالب بندی اشاره کرد.

استفاده از این قالب ها معایبی نیز به همراه دارد. برای مثال از آن جایی که قالب وافل سبک می باشد، در مناطقی که بادهای شدید می وزد، امکان استفاده از آن ها وجود ندارد. هم چنین برای پر کردن قالب های آن نیاز به خاک مناسب می باشد.

اجرای قالب وافل

اجرای قالب وافل ساده بوده و نیاز به تجهیزات خاصی ندارد. به طور کلی می توان مراحل اجرای سقف وافل شامل زیر سازی سقف، چیدن قالب های وافل، آرماتوربندی سقف، بتن ریزی و قالب برداری می باشد.

قیمت قالب و قالب بندی بتن

    قیمت قالب‌های فلزی بتن به ابعاد،وزن و همچنین تعداد بولت‌ها و تجهیزات اتصالات قالب‌ها مثل تعداد پین، گوه، سنجاق و… بستگی دارد.

  • قیمت قالب‌های چوبی به ابعاد ،نوع چوب،تعداد تجهیزات اتصالات بستگی دارد.
  • قیمت قالب‌های فایبرگلاس به ابعاد قالب،شکل طرح شده قالب و جنس آن بستگی دارد.
  • قیمت قالب‌های پلاستیکی به ابعاد و تجهیزات مورد نیاز جهت اتصال قالب‌ها بستگی دارد.
  • هزینه‌های قالب بندی نسبت به متراژ سطح و تعداد کارگران مورد نیاز بستگی دارد.

تجهیزات و ابزار قالب بندی بتن

از جمله تجهیزات مورد نیاز قالب بندی می توان به بلت عصایی، بولت دو سر دنده، میان بلت، واشر دو لوله،واشر کاس، گیره بلند، گیره متوسط، آب بند چدنی، آب بند فلزی، پیچ و مهره چدنی جک سقفی، رزوه جک سقفی، پایه جک سقفی قابل رگلاژ و سرجک سقفی قابل رگلاژ می باشد.

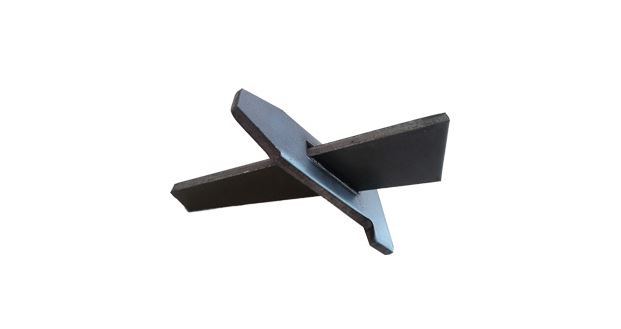

پین و گوه: برای اتصال قالب‌ها به هم از پین و گوه استفاده می‌شود.

pin-concrete-framework

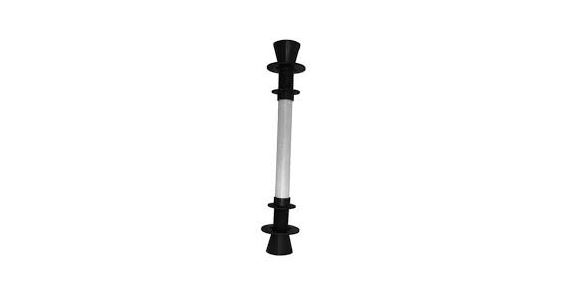

میان بولت: از میان بولت‌ها برای چفت و محکم کردن دو قالب بهم، آب بند کردن بتن و کنترل فشارهای جانبی استفاده می‌شود. میان بولت‌ها در انواع مختلف پلاستیکی، چدنی و فنری در بازار ارائه می‌شوند. میان بولت‌ها در قالب بتن جایگذاری شده و سپس یک بولت از داخل آن می‌گذرد. سپس عملیات قالب‌بندی و بتن ریزی انجام می‌گردد. در نهایت با سخت شدن بتن، قالب‌ها و بولت برداشته می‌شود. اما میان بولت آب بندی درون بتن باقی می‌ماند.

concrete-framework-bolt-afzir-co

شمع : از شمع یل پایه اطمینان برای کنترل وزن قالب‌ بتن،خیز و … استفاده می‌شود.

شمع نگهدارنده

داربست : از داربست برای دسترسی به ارتفاعات و همچنین قالب‌بندی تیر استفاده می‌شود.

پشت بند: برای جلوگیری از اعوجاج قالب‌ها و همچنین کنترل فشارهای جانبی بتن به ترتیب می‌توان از پشت بندهای افقی و عمودی استفاده نمود. پشت بندهای افقی می‌توانند از لوله داربست‌هایی به قطر 5 سانتی متری باشند. همچنین می‌توان برای ارتفاعی کمتر از 2 متر از دو شاخه لوله داربست‌ با قطر 5 سانتی متر در کنارهم به عنوان پشت بندهای عمودی نیز استفاده نمود. اگر ارتفاع از 2 متر بالاتر باشد باید از سولجر جهت پشت‌ بندهای عمودی استفاده کرد.

دستکش : کارگران باید برای جلوگیری از آسیب حتما نکات ایمنی چون دستکش را رعایت کنند.

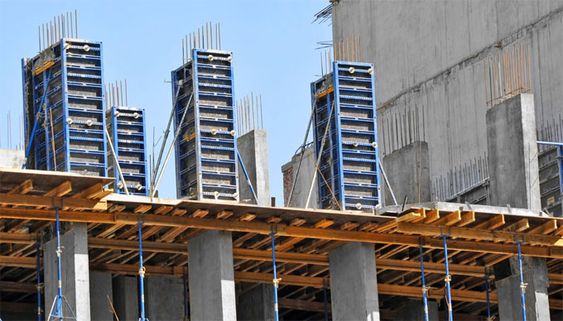

مراحل و نحوه قالب بندی بتن ستون

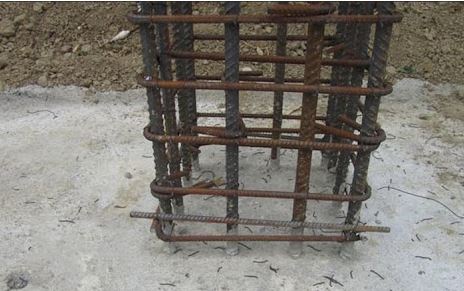

  1. اجرای رامکا: برای تعیین فاصله بین قالب‌ها و میلگردهای ستون از رامکا استفاده می‌شود. رامکا یا پاشنه بتن می‌تواند از نوع فولادی و یا بتنی باشد. اجرای رامکا پس از بتن ریزی فنداسیون و میلگردگذاری ستون‌ها انجام می‌شود. رامکا فولادی می‌تواند با استفاده از میلگردهای فولادی اجرا شود. به طوری که میلگردهای فولادی در اندازه‌های مورد نیاز برش خورده و در نهایت در چهار طرف راستای طولی ستون به صورت عمود برهم قرار می‌گیرند. اتصال این میلگردها می‌تواند از نوع جوشی و یا از نوع اتصال سیمی باشند. همانطور که در بالا بیان شد رامکاها می‌توانند بصورت بتنی نیز باشند. اجرای رامکاهای بتنی به گونه‌ای است که ابتدا باید با استفاده از ریسمان کشی فاصله بین قالب‌ها و میلگردهای ستون را مشخص کرده و سپس تخته‌های چوبی با ارتفاع 10 سانتی متر را در پشت ریسمان‌ها قرار داده شود. در نهایت بتن ریزی در این قالب انجام گردد. بعد از گیرش بتن و جداکردن قالب چوبی، اجرای پاشنه بتن (رامکا) به پایان رسیده است.اجرای رامکااجرای میلگرد رامکا
  2. تهیه قالب: قالب‌ها با تنوع زیادی در بازار موجود هستند. بنابراین قالب باید بنا بر نیاز پروژه تعمین گردد.
  3. تمیز کردن قالب‌ها: قالب‌ها بعد از هربار استفاده باید از هرگونه آلودگی و مانده بتن‌ها پاکسازی شوند.
  4. روغن کاری: در این مرحله به منظور سهولت در جداسازی قطعات بتنی از قالب‌ها، دیواره داخلی قالب باید با روغن‌های مربوطه آغشته شوند.
  5. بستن قالب‌ها: همانطور که می‌دانید هر جزء قالب‌ها در ابتدا از هم جدا هستند. بنابراین باید با تجهیزاتی آن‌ها را به هم متصل نمود. تجهیزات اتصال دهنده زیادی برای قالب‌ها وجود دارد. اما رایج ترین آن‌ها سنجاق، گوه، پین هستند. ابتدا باید یک جز قالب را به پایه بتنی یا رامکا گیرداده شود. سپس لبه جز بعدی به صورت مجاور به لبه قالب اولیه توسط میخ متصل گردد. در گام بعدی نیز دو جز قالب بعدی به همین ترتیب به یکدیگر و سپس به قالب‌های قرارداده شده متصل شوند. توجه کنید در هر قسمت باید از اتصال و مهرو موم قالب‌ها اطمینان حاصل شود تا از وقع مشکل در هنگام بتن ریزی جلوگیری شود.
  6. تراز کردن قالب‌ها : در این مرحله قالب‌های بتن ریزی باید نسب به افق تراز باشند. بدین منظور باید از وسیله‌ای بنام شاقول برای تراز کردن قالب‌ها استفاده نمود. شاقول از یک صفحه چوبی با ابعاد مشخص و نخی که از مرکز این صفحه به صورت قائم آویزان شده و انتهایی آن به یک مخروط وصل شده است،تشکیل می‌شود. برای تراز یابی قالب‌ها باید چوبی به صورت عمود به قالب‌ مورد نظر چسبانده شود و سپس صفحه شاقول را در انتهایی این چوب قرار دهید. اگر فاصله مخروط از قالب به اندازه طول چوب اتصال یافته به قالب‌ها باشد بنابراین قالب موردنظر تراز است. اما اگر فاصله بین مخروط تا قالب برابر طول چوب قرار داده شده نباشد، قالب مورد نظر تراز نبوده و باید توسط شمع‌ها به قالب فشار وارد شود تا فاصله بین مخروط شاقول با قالب برابر طول چوب قرار داده شده باشد.

 نحوه قالب بندی بتن تیرها

قالب‌های بتن ریزی تیرها از دو جزء قالب کف (پانل کف پوتر) و قالب کناری (پانل آویز پوتر) تشکیل می‌شود. در قالب بندی تیرها ابتدا باید عملیات داربست بندی در زیر تیرها انجام شود. سپس آرماتور بندی تیر مورد نظر انجام گردد. در نهایت باید پانل کف پوتر در زیر تیرها تعبیه شده و سپس آویزها با نبشی پانچ به پانل کف پوتر متصل گردد. برای کنج‌ها می‌توان از قالب مدولار استفاده نمود. برای کنترل وزن قالب‌ها در هنگام بتن ریزی حتما باید در زیر قالب تیر و در فاصله معین از شمع استفاده شود. برای جلوگیری از اعوجاج قالب‌ها و همچنین کنترل فشارهای جانبی بتن به ترتیب می‌توان از پشت بندهای افقی و عمودی استفاده نمود. قبل از بتن ریزی حتما باید سطح داخلی قالب‌ها با روغن چرب شود تادر هنگام قالب برداری بتن به راحتی از قالب‌ها جدا شود.

نحوه قالب بندی سقف‌ها

در قالب بندی سقف‌ها معمولا از نوع قالب‌های مدولار استفاده می‌شود. این نوع از قالب‌ها در اندازه‌های مختلفی تولید شده و کاربر می‌تواند قالب مورد نظر را بنا به نیازش سفارش دهد. اتصال این نوع از قالب‌ها به هم، می‌تواند با استفاده از گوه، سنجاق، پین و… باشد. قالب بندی سقف بستگی به نوع سقف دارد. در زیر چند نوع از قالب بندی سقف‌ها را شرح داده‌ایم:

سقف تیرچه بلوک: این نوع از سقف‌ها نیازی به قالب بندی پیچیده‌ای ندارند. در واقع ابتدا تیرچه‌‌ها در نشیمن و جایگاه خود قرار گرفته و سپس شمع‌ها در زیر تیرچه‌ها و در فواصل معین قرار می‌گیرند. سپس بتن ریزی تیرها و سقف انجام می‌گردد.

سقف دال یکپارچه: در این نوع از سیستم ثقلی، قالب‌بندی باید به صورت سرتاسری انجام شود. همچنین باید از شمع‌ها و داربست‌ها جهت کنترل وزن قالب‌ها استفاده شود. بعد از نصب قالب‌ها،باید آن‌ها با روغن چرب شوند تا بتن در هنگام جداسازی به راحتی از قالب جدا شود.

سقف وافل: در این‌گونه از سقف‌ها از قالب‌های مشبکی شکل خاص استفاده می‌شود. ابتدا باید با استفاده از جک و داربست شاسی کشی جهت قرارگیری قالب‌ها انجام گردد. سپس قالب‌های مشبکی وافل طبق نقشه طرح روی شاسی‌های تعبیه شده قرار داده شود. بعد از قرارگیری قالب‌های وافل باید آرماتور گزاری روی این قالب‌ها انجام گردد. در نهایت بتن ریزی انجام شده و بعد از سخت شدن بتن، قالب‌ها باید با استفاده از ابزاری چون چکش از بتن سخت شده جدا شود.

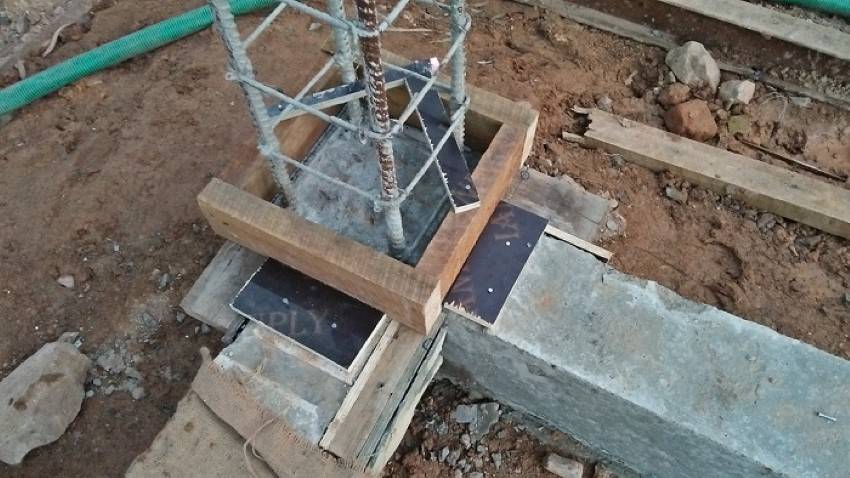

نحوه قالب بندی فنداسیون

قالب‌‌های مورد استفاده در قالب‌بندی فنداسیون می‌توانند از نوع قالب‌های مدولار، قالب چوبی، قالب‌های سنتی مثل آجری، بلوکی باشند. اولین مرحله برای قالب‌بندی فنداسیون اطمینان از تراز بودن و مناسب بودن سطح زیر پی است. بعد از عملیات تراکم سازی خاک و ریختن بتن مگر باید عملیات آرماتورگذاری فنداسیون انجام شود. در این مرحله باید جایگاه قالب‌ها با میخ‌های فولادی و ریسمان در سطح فنداسیون مشخص گردد. سپس بنا بر نوع قالب،عملیات نصب انجام گردد. توجه شود که درزبندی به درستی انجام شود تا از درفتن شیره بتن جلوگیری شود.در نهایت باید سطح قالب‌ها با روغن چرب شود تا بتن در هنگام قالب برداری به راحتی جدا شود. بعد از بتن ریزی و سخت شدن بتن و اطمینان از مقاومت بتن سخت شده می‌توان قالب‌ها را بدون ضربه از بتن جدا کرد.

زمان جدا سازی قالب ‌بتن

  • قالب برداری باید زمانی انجام شود که اعضای بتنی بتوانند تنش‌های موثر را تحمل کنند. همچنین نباید تغییر شکل‌های آن از تغییرشکل‌های پیش بینی شده بیبشتر باشد.
  • پایه اطمینان (شمع‌ها) و قالب‌ها نباید تا زمانی که اعضای بتنی مقاومت کافی بدست نیاورده‌اند جدا شوند.
  • عملیات قالب برداری باید بدون ضربه و به آرامی انجام شود تا قطعات بتنی آسیب نبینند.

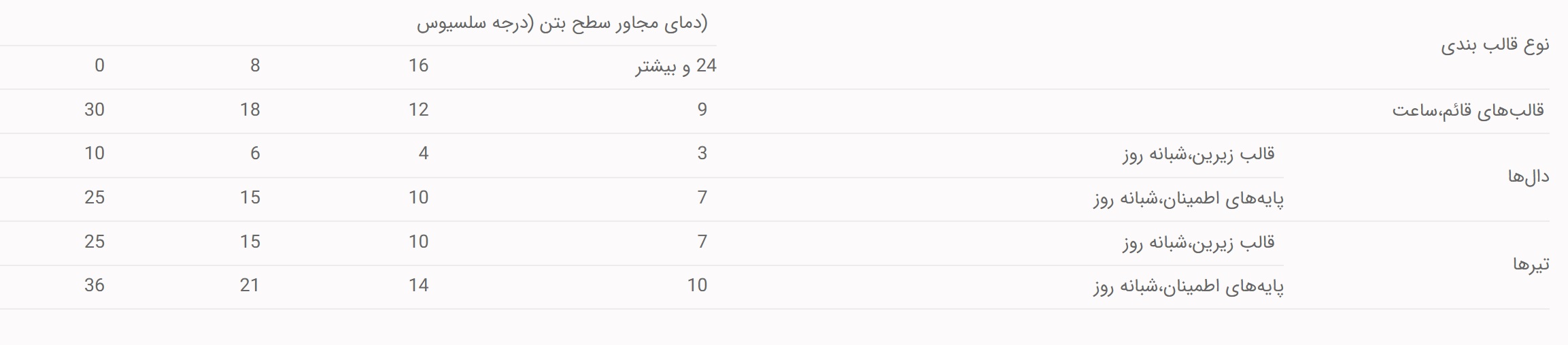

  • زمان قالب برداری می‌تواند طبق جدول زیر انجام شود :



توجه : زمان‌های ارائه شده در جدول می‌توانند افزایش یا کاهش یابند. این زمان‌ها برای سیمان‌های پرتلند نوع 1 و 2 و یا سایر سیمان‌هایی که روند کسب مقاومت مشابه دارند،معتبر است. بنابراین در صورت استفاده از مواد افزودنی تندگیرکننده یا افزودنی کندگیر کننده، زمان قالب برداری به ترتیب می‌تواند کاهش و افزایش یابد.

 از جمله نکاتی که در قالب بندی فونداسیون باید به آنها توجه کرد به شرح ذیل می باشند:

  • قالب ها را باید محکم و فیکس کرد و از استحکام آنها اطمینان حاصل نمود.
  • توجه به ابعاد فونداسیون در انتخاب قالب امری بسیار ضروری است.
  • طراحی و ساخت قالب ها باید به گونه ای باشد که راحت و به سرعت بتوان آنها را نصب و یا باز کرد. در این صورت به میزان قابل توجهی در وقت و هزینه صرفه جویی خواهد شد.
  • به منظور جلوگیری از هدر رفتن شیره بتن، درزبندی مناسب باید انجام شود.
  • برای ارتقاء کیفیت سطح بتن و استحکام قالب ها باید از روغن قالب استفاده نمود.
  • قالب ها باید از دوام و استحکام بالایی برخوردار باشند تا بدون از هم گسیختگی و یا نشت شیره بتن بتوانند فشار و بارهای وارده را تحمل نمایند.
  • با توجه به اینکه فونداسیون نما است یا خیر باید نسبت به تعیین کیفیت مصالح ساختمانی و قالب بندی توجه لازم معطوف گردد.
  • ساخت قالب ها و نصب آنها باید به نحوی باشد که بتوان به ابعاد، شکل و نمای بتن مورد نظر دست یافت.
  • شاقول بودن فونداسیون و رعایت کاور آرماتورها نیز از جمله نکات مهم در قالب بندی فونداسیون به شمار می آیند.
  • قالب ها باید به گونه ای انتخاب شوند که بتوان آنها را با امکانات در دسترس حمل نموده و جا به جا کرد.

قالب بندی دیوار

در قالب بندی سازه بتن دیوار بدلیل سرعت دادن به کار و همچنین داشتن ضریب تکرار بالا قالب بتن از پنلهای سایز بزرگتر استفاده میگردد.

در این روش قالب بتن توسط لوله های داربستی به صورت افقی و سولجرها در راستای عمودی مهار می گردند. استفاده از سولجر به منظور افزایش مقاومت پانل در برابر نیروهای جانبی بتن و همچنین سهولت در جابجائی پانل ها می باشد.

دیوارها پس از نصب در محل مورد نظر عموماً توسط جک های دوپیچ شاقول کننده تنظیم می گردند. در مواردی که جابجائی قالب بتن به صورت یکپارچه انجام نمی پذیرد و ضخامت دیوار کم است به جای استفاده از سولجر از لوله های داربستی به صورت عمودی و واشر دو لوله استفاده می گردد

دیوارهای برشی غالبا به دو صورت ، دوطرفه و یک طرفه حائل ، قالب بندی میشود طرح قالب بندی در دیوار بتنی وابسته به سه مورد مهم : ارتفاع دیوار ، مهار فشار جانبی بتن و پایداری مجموعه قالب میباشد .

سیستم قالب دیوار دوطرفه

این سیستم در جایی که امکان دسترسی به دو طرف دیوار وجود داشته باشد، مورد استفاده قرار میگیرد. جهت قالب بندی دیوار دوطرفه ، قالب های مدولار در دو طرف آرماتور های بسته شده، بوسیله پین و گوه و گیره متوسط (کلیپس) نصب شده و بوسیله بلت های تمام رزوه که در فاصله یک متر عرضی و ۵۰ سانت عمودی بسته میشود مانع از دفرمه شدن و جداشدن دو ردیف قالب بتن از همدیگر بر اثر فشارهای جانبی بتن میشوند . از پروفیل یا لوله به عنوان پشت بندهای افقی و از سولجر برای پشت بند عمودی استفاده میگردد که در فواصل ۱ متری از یکدیگر قرار گرفته و نیروی هیدرواستاتیک را در قالب دیوار مهار میکند. پشت بندهای لوله و سولجر ضمن ایجاد استحکام بعلت یکپارچه نمودن قالب ها سبب سهولت در جابجایی قالب دیوار نیز میشود . بنابراین اجزاء تشکیل دهنده ترکیب قالب دیوار عبارتند از : قالب مدولار (سوراخدار و بدون سوراخ و معمولا پنل های سایز بزرگ)، سولجر ، پین و گوه ،بلت تمام رزوه ، مهره بلت (خروسک)، واشر کاس ، واشر دولوله ،بلت عصایی ( جهت اتصال سولجر به قالب بتن )، گیره متوسط (کلیپس ) و لوله داربستی

سیستم قالب دیوار دوطرفه

این سیستم در جایی که امکان دسترسی به دو طرف دیوار وجود داشته باشد، مورد استفاده قرار میگیرد. جهت قالب بندی دیوار دوطرفه ، قالب های مدولار در دو طرف آرماتور های بسته شده، بوسیله پین و گوه و گیره متوسط (کلیپس) نصب شده و بوسیله بلت های تمام رزوه که در فاصله یک متر عرضی و ۵۰ سانت عمودی بسته میشود مانع از دفرمه شدن و جداشدن دو ردیف قالب بتن از همدیگر بر اثر فشارهای جانبی بتن میشوند . از پروفیل یا لوله به عنوان پشت بندهای افقی و از سولجر برای پشت بند عمودی استفاده میگردد که در فواصل ۱ متری از یکدیگر قرار گرفته و نیروی هیدرواستاتیک را در قالب دیوار مهار میکند. پشت بندهای لوله و سولجر ضمن ایجاد استحکام بعلت یکپارچه نمودن قالبها سبب سهولت در جابجایی قالب دیوار نیز میشود . بنابراین اجزاء تشکیل دهنده ترکیب قالب دیوار عبارتند از : قالب مدولار (سوراخدار و بدون سوراخ و معمولا پنل های سایز بزرگ)، سولجر ، پین و گوه ،بلت تمام رزوه ، مهره بلت (خروسک)، واشر کاس ، واشر دولوله ،بلت عصایی ( جهت اتصال سولجر به قالب بتن )، گیره متوسط (کلیپس ) و لوله داربستی

سیستم قالب بندی دیوار یک طرفه

سیستم قالب بندی یکطرفه یا حائل ، در مواردی که قالب بندی پشت دیوار ممکن نیست( مثل سمت کوه در جاده ها )و یا اساساً نیاز به قالب بندی پشت دیوار نمی باشد، اجرا میگردد. از آنجاییکه در دیوار یکطرفه امکان استفاده از بلت وجود ندارد بنابراین به جای بلت باید از انکربلت استفاده شود. برخلاف بلت که قالب های دو طرف را به هم متصل می کند، انکربلت داخل قالب بتن کار گذاشته شده و پس از سخت شدن بتن مرحله قبلی می تواند برای تحمل فشار جانبی بتن قسمت های بالاتر مورد استفاده قرار می گیرد. برای پائین ترین قسمت دیوار، انکربلت ها معمولاً در شالوده نصب می‌گردند. جهت پایداری و شاقول کردن مجموعه قالب بندی در دیوارهـای یک طرفه تا ارتفاع ۴ متر از جک هـای دوبل (شاقول کننده ) که بازوهـای آنها به صورت تلسکوپی تنظیم می شود، استفاده میگردد و در دیوارهای یکطرفه که بیش از ۴ متر ارتفاع داشته باشند، از شمع های حمایتی که از ترکیب سولجـر و پیچ های تنظیم در دو نوع چپ گرد و راست گرد(دوپیچ) ، متصل به ابتدا و انتهای سولجر، استفـاده می گردد. ضمنا برای قالب بندی دیوارهـای بتنی در ارتفاعات بالا از براکت و متعلقات آن استفاده می شود. جک های دوبله ( شاقول کننده) ، براکت و خرپای قائم پشت بند ، از دیگر اجزای سیستم قالب یک طرفه دیوار هستند.

شرایط قالب‌بندی

  • قالب‌ها باید به نحو‌ی ساخته و نصب شوند تا شکل، اندازه، وضعیت و نمای بتن مورد نظر حاصل شود.
  • قالب‌ها باید به اندازه کافی محکم باشند تا فشار یا وزن بتن تازه و دیگر بارها را تحمل کنند، بدون آنکه دچار تابیدگی، نشت شیره، گسیختگی یا به مخاطره انداختن کارگران شوند.
  • قالب‌ها باید طوری طراحی و ساخته شوند که به آسانی و با سرعت، قابل نصب و باز کردن باشند، تا از اتلاف وقت و پول جلوگیری شود.
  • قالب‌ها باید حتی‌الامکان با وسایل و امکانات موجود قابل حمل و جابجایی‌ باشند.
  • قالب‌ها باید درزبندی شده باشند،‌ تا از نشت شیره بتن جلوگیری شود.

مصالح مورد استفاده در ساخت قالب

قالب اجزای بتنی را می‌توان از مصالح مختلفی تهیه نمود. ویژگی های تعدادی از آنها به شرح زیر است:

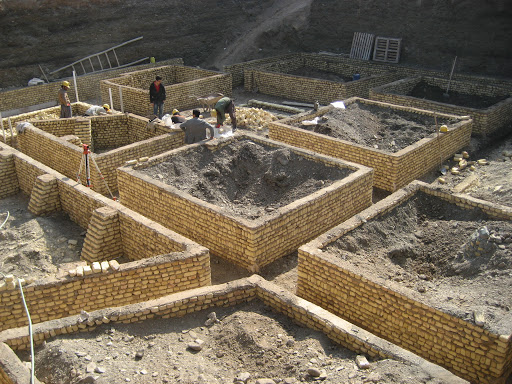

قالب آجری : این نوع قالب برای شالوده ها و دیوارهای حایل مجاور خاک مورد استفاده قرار می‌گیرد. برای اجرا بسته به ارتفاع بتن در قالب و نیز نیروهای وارده، یک دیوار به ضخامت  ۱۰ یا ۲۰ سانتیمتری احداث می‌شود. برای جلوگیری از کرمو شدن بتن و مکیده شدن آب آن توسط آجر قبل از بتن‌ریزی باید یک لایه ورق نایلونی روی سطح دیوار نصب کرد، در صورتی که امکان انجام دادن این کار نباشد، باید سطح آجرها را کاملاً آب پاشی نمود. همچنین باید دقت نمود تا آب در قالب‌ها جمع نشود.

در این نوع قالب بندی حدود آکس های سازه و  قالب باید توسط نقشه بردار مشخص شود. برای جلوگیری از کوچکترین خطا در اجرای این نوع قالب بندی بهتر است گوشه آکس ها و قالب ها میخ گذاری گردد و مرز قالب ها بعد از آنکه با رسیمان مشخص شد رنگ آمیزی شود. علاوه بر آن سطح زمین باید از ترازی یکنواخت برخوردار باشد که این امر با نقشه برداری انجام می شود. هنگام قالب بندی آجری باید یک لایه نازک از سیمان در جداره داخلی قالب اجرا گردد اما در صورت عدم این کار می توان از پلاستیک نیز استفاده نمود. پشت قالب آجری را می توان با خاک پر کرد.

مزایا:
الف) به گودبرداری نیاز ندارد.
ب) سرعت اجرای خوب است.
پ) به علت چسبندگی قالب آجری به شالوده ضخامت شالوده بیشتر و در نتیجه ظرفیت باربری شالوده افزایش می یابد.
ت) قیمت تمام شده آن نسبت به دیگر قالب ها کمتر است.
ث) شالوده در برابر عوامل مخرب نسبتا محفوظ است.
معایب:
الف)پس از چیدمان امکان به هم خوردن قالب و تغییر در ابعاد و اندازه های آن وجود ندارد.
ب)نمی توان روی قسمت های که فاقد کیفیت مناسب هستند کنترلی انجام داد.
پ)یکبار مصرف هستند.

قالب چوبی : قالب چوبی همانطور که از نامش پیداست از جنس چوب است. قالب ها به اندازه ای ساخته می شوند که بتوان آنها را به مکان مورد نظر حمل نمود. بتن ریزی در این قالب ها به دقت کافی نیاز دارد تا آسیبی به لبه آنها وارد نشود. قالب های چوبی در برابر قالب های فلزی وزن سبک تری دارند اما مقاومت آنها در برابر رطوبت چندان بالا نمی باشد.

مزایا:
الف)مقاومت نسبتا خوبی دارد.
ب)سبک وزن هستند.
پ)قابلیت اتصال به صورت ساده و طویل شدن با استفاده از میخ و پیچ را دارند.
ت)عایق حرارت هستند.
ث)هزینه کمتری دارند.
ج)چندین بار قابل استفاده هستند.
معایب:
الف)تکرار پذیری کم (۱۰مرتبه)

این قالب نیز بعضا در ساختمان های مختلف استفاده می شود. البته این نوع قالب بندی اندکی قدیمی تر است و امروزه مانند گذشته متداول نیست. انواع چوبی هایی که می توان از آن برای قالب بندی استفاده کرد عبارتند از:

  • چوب سفید روسی
  • چوب جنگلی
  • ۵ لایی
  • ۷ لایی
  • ۵ و ۷ لایی روکش دار

در قالب بندی چوبی، از وسایل خاصی برای قالب بندی استفاده می شود. به صورت خلاصه اجزای قالب بندی چوبی عبارتند از:

  • تخته قالب بندی ( با ضخامت ۲٫۵ تا ۷٫۵ سانتی متر، عرضی در حدود ۱۰ تا ۲۰ سانتی متر و طولی در حدود ۲ تا ۳ متر)
  • پشت بند فرعی
  • پشت بند اصلی
  • شمع مایل یا قائم

برای ساخت هر سازه، قالب های مختلفی نیاز است تا بتوان اسکلت بتنی بنا را ایجاد کرد. به منظور ساخت یک بتن مرغوب، می توان از یک قالب فلزی بتن مقاوم استفاده کرد تا  بتوانیم اسکلت بتنی استانداردی برای بنا بسازیم. از اینرو برای ساخت هر سازه ای، وجود قالب فلزی و همچنین داربست مدولار بسیار مهم می باشد.

قالب فلزی : امروزه قالب فلزی بتن نقش بسیار مهمی در پروژه های عمرانی دارد. قالب های فلزی برای نگهداری بتن، مقاومت و استحکام لازم را دارند و با وجود فشاری که با ریختن بتن درون قالب فلزی، وارد می شود، باز هم مقاوم هستند و شکل خود را از دست نمی دهند

این قالب در مقایسه با قالب های چوبی و آجری از استحکام و سطح شاقولی مناسب تری برخوردار می باشد. امروزه این نوع قالب ها از جمله رایج ترین قالب های مورد استفاده در پی ریزی ساختمان هستند زیرا به راحتی می توان آنها را حمل نمود و در هر نوع سیستم اجرایی به کار برد.

کاربرد:
نیاز به مقاومت بیشتر قالب یا حجم زیاد کار وتنوع سطوح وابعاد کم
مزایا:
الف)سرعت بالای اجرا
ب)سطوح صاف بتن ریزی
پ)مقاومت بالا
ت)مقاوم در برابر آتش سوزی
ث)امکان تغییر در ظرفیت و مقاومت
معایب:
الف)عایق حرارت نیستند و تبادل گرمایی بالا دارند.
ب)بهای اولیه آن بالا می باشد.

قالب بتنی

بدیهی است که بتن از جمله پر کاربرد ترین مصالح ساختمان به شمار می رود. بتن ها در ابتدا حالت خمیر گونه دارند و با گذر زمان سفت می شوند. این ماده بتنی خمیری شکل را در قالب های مخصوص با شکل خاص می ریزند تا پس از سرد و خشک شدن، شکل خاصی که مد نظر است را بگیرد. از آنجایی که تهیه قالب های بتنی هزینه بسیار زیادی دارد، توجه به نوع و کیفیت آن بسیار حائز اهمیت می باشد. قالب ها از جنس چوب، پلاستیک، فولاد، فایبرگلاس و … تهیه می شوند.

آن چه که در قالب بندی بتن باید مورد توجه قرار گیرد، استحکام قالب ها و مهاربندی صحیح آن ها می باشد. در جهت افزایش استقامت داربست، استفاده از پشت بندهای طولی و عرضی الزامی می باشد. نحوه قرارگیری قالب بتن باید به گونه ای باشد که از خارج شدن بتن از میان آن ها جلوگیری به عمل آید. برای اجرای قالب بتنی، قالب ها باید خنک باشند. در صورتی که قالب بندی ها داغ باشند، کیفیت بتن را کاهش داده و باعث تغییر رنگ آن می شود. این امر باعث می شود بتن شکل مناسب خود را از دست دهد.

قالب مدولار چیست؟

نام دیگر قالب بتن، قالب مدولار می باشد. این نوع قالب بندی در اندازه های مختلفی تولید شده و در قالب بندی سازه های بتنی مورد استفاده قرار می گیرد.

اتصالات قالب بتن

در جهت اتصال قالب بتنی و ایجاد یک سازه بتنی مناسب به قطعاتی نیاز می باشد. از جمله قطعات مورد نیاز برای انجام این کار کلمپس، گیره متوسط و بلند، گیره لوله به لوله، میان بلت، بلت عصایی، گیره متوسط، مغزی چدنی و غیره می باشد.

قالب یوبوت

از قالب یوبوت در جهت ایجاد حفره درون دال بتنی استفاده می شود. انجام این کار می تواند باعث حذف بتن ناکارآمد شده و به سبک تر شدن دال نیز کمک می کند. به طور کلی چهار مدل قالب یوبوت موجود می باشد که شامل قالب یوبوت تک، قالب یوبوت دوبل، قالب یوبوت بادی و قالب یوبوت پلی استایرن می باشد.

 قالب وافل

یکی از سازه های مدرن که می توان در ساختمان سازی مورد استفاده قرار داد، قالب وافل می باشد. قالب وافل نمونه ای از قالب های سقفی می باشد. این قالب ها با ظاهر مشبک مانند خود باعث پوشاندن قسمت زیادی از سقف می شود. استفاده از این قالب ها به تجهیزات ساختمانی هیچ گونه آسیبی وارد نمی کند. این گونه قالب ها مکعبی شکل بوده و توخالی می باشند. از مزایای استفاده از این قالب ها می توان به ایجاد ایمنی در برابر زلزله، مقاومت در برابر آتش سوزی، به عنوان عایق در برابر صوت و گرما، حذف انواع بلوک و تیرچه و کاهش هزینه های آرماتوربندی و قالب بندی اشاره کرد. استفاده از این قالب ها معایبی نیز به همراه دارد. برای مثال از آن جایی که قالب وافل سبک می باشد، در مناطقی که بادهای شدید می وزد، امکان استفاده از آن ها وجود ندارد. هم چنین برای پر کردن قالب های آن نیاز به خاک مناسب می باشد.

قالب لغزنده

قالب لغزان یا قالب لغزنده نمونه ای از روش های قالب بندی است که در آن قالب در فواصل زمانی منظم و با حرکت مقطعی به سمت جلو یا در جهت بالا حرکت می کند. در این روش قالب بندی، سطح قالب لغزنده در تماس با بتون بوده و از آن جدا نمی شود و همان گونه که از نام آن پیداست، بر روی بتن لیز می خورد.

کاربرد:
این قالب عموما هیدرولیک بوده و بتن ریزی یکنواخت در ارتفاع یا در سطح افقی از آنها استفاده می شود و با تنظیم سرعت حرکت قالب های لغزنده می توان بتن ریزی بعضی از سازه های بتنی را به صورت پیوسته انجام داد.
انواع:
الف)قالب های لغزنده قایم: برای سازه های قایم :سیلوها، تاسیسات ذخیره سازی مواد، هسته های مقاوم -دیوار برشی، دودکش ها،برج های مخابراتی، مراقبت و….
ب)قالب های لغزنده افقی: در کارهای نظیر پوشش تونل ها لوله های آب کانال های زهکشی از قطعات پیش ساخته روکش کانال ها و…استفاده می شود.

تخته قالب بندی

استفاده از تخته قالب بندی در اجرای ساختمان های بتنی از اهمیت ویژه ای برخوردار است. از آن جایی که بتن قبل از سفت شدن به شکل روان می باشند، در جهت شکل گیری نیاز به قالب دارند. استفاده از تخته های قالب بندی در گذشته بیش تر رواج داشت و امروزه استفاده از قالب بندی فلزی تا حدودی استفاده از آن ها را کاهش داده است. استفاده از تخته قالب بندی در مقایسه با قالب فلزی مزایایی به همراه دارد. برای مثال استفاده از تخته قالب بندی نسبت به قالب فلزی هزینه کم تری در بر داشته و مقرون به صرفه می باشد. از آن جایی که این گونه قالب ها وزن سبک تری دارند، از سرعت بالاتری برای اجرا برخوردار هستند. توجه داشته باشید از تخته های قالب بندی با کیفیت استفاده نمایید. چرا که در صورتی که این تخته ها از جنس مرغوبی برخوردار نباشد، نمی توانند وزن بتن را تحمل کنند و همین امر باعث تغییر شکل بتن می شود. از تخته قالب بندی در قالب بندی پی ها، قالب بندی ستون، قالب تیرهای اصلی و قالب بندی سقف استفاده می شود.

قالب بندی بتن معماری

از آن جایی که در معماری معاصر به اشکال مختلفی از بافت و پرداخت سطحی نیاز می باشد، استفاده از متریالی که چنین قابلیتی داشته باشد، از اهمیت ویژه ای برخوردار می باشد. در این جهت استفاده از بتن می تواند این نیاز را برآورده کند. در این راستا مفهومی به نام بتن معماری تعریف شده است.

بتن معماری در سطح داخلی و خارجی سازه نمایان بوده و به همین خاطر خصوصیات ظاهری آن حائز اهمیت می باشد. یکی از فرآیندهای مهم در سازه های بتنی، استفاده از قالب بندی می باشد. پیچیده شدن سازه ها نیاز به استفاده از قالب های ویژه را بیش تر می کند.

از این روشی مخصوص برای قالب بندی بتن معماری ابداع شده است. آن چه که در طراحی قالب بندی بتن معماری حائز اهمیت می باشد، استفاده از متریال مناسب برای ساخت آن می باشد.

نکات مهم در قالب برداری فونداسیون

هنگام قالب برداری باید به یکسری موارد توجه نمود از جمله:

  • اگر قالب برداری قبل از این که دوره مراقبت به اتمام برسد، برداشته شود باید پس از قالب برداری مراقبت های لازم از بتن صورت گیرد.
  • قالب برداری باید مرحله به مرحله انجام شود و از وارد آمدن ضربه به آن خودداری گردد. برای جلوگیری از آسیب رسیدن به بتن نباید بارهای ناگهانی و ضربه به آن وارد کرد.
  • هنگامی باید نسبت به برداشتن قالب اقدام نمود که بتن از قابلیت تحمل نیروهای وارده برخوردار باشد و تغییر شکل ندهد.
  • تا وقتی قطعات بتنی از مقاومت لازم برای تحمل بار خود و بارهای وارد آمده برخوردار نباشند، قالب های باربر و پایه ها را نباید برداشت.

کاهش هزینه قالب بندی در سازه بتنی

در حال حاضر با افزایش قیمت مصالح و مواد مورد نیاز برای ساخت و ساز، ساخت قالب و اجرای آن نیز بسیار هزینه بردار شده و این هزینه ها بر هزینه کلی پروژه تاثیر بسزایی می گذارند، از این رو باید از راهکارهای ویژه به منظور بهره وری اقتصادی استفاده نمود.

برای مثال، قالب های پیش ساخته می توانند گزینه مناسبی باشند، زیرا می توان از آن ها مجدداً استفاده نمود و نیازی به طراحی و ساخت قالب جدید نیست.

کاهش میزان قالب ها در کاهش هزینه های کلی پروژه نقش بسیار مهمی ایفا می کند، زیرا بیشتر از 60 درصد هزینه هایی که برای سازه های بتنی صرف می شود مربوط به قالب بندی است.

متریال های جدید، لوازم و اجزای قالب بندی پیش ساخته به طراحان این امکان را می دهند تا بسیار راحت تر، سریع تر و کم هزینه تر به اهداف نهایی خود دست یابند.

راهکارهای بسیاری به منظور کاهش هزینه ها و صرفه اقتصادی سازه های بتنی از طرف مهندسین و سازندگان با تجربه ارائه می شوند که به کارگیری آن ها به میزان قابل توجه از نظر اقتصادی مقرون بصرفه خواهد بود و مزایای بسیاری برای کارفرما یا سازنده به همراه خواهد داشت.

برای مثال، از یک الگو برای قالب در طول پروژه استفاده کنید، تمام قالب ها را در یک جهت میزان کنید تا به طور محسوس در مدت زمان اجرای یک سیستم یک طرفه صرفه جویی نمائید، سایزهای استاندارد را به کار ببرید و از سطوح یکسان برای تمام تیرهای ساختمان استفاده کنید.

پیشنهادات و روش هایی که می توانند هزینه های ساخت و اجرای قالب بندی در سازه بتنی را کاهش دهند. این راهکارها به شرح زیر می باشند:

  1. برای کل پروژه از یک الگوی قالب بندی واحد استفاده کنید. این کار باعث می شود کارگران کار با قالب ها را سریع تر و راحت تر یاد بگیرند و هزینه های مواد مورد نیاز قالب بندی نیز کاهش یابد. استفاده از دو مدل قالب تنها در پروژه های بزرگ قابل توجیه است.
  2. برای تمام تیرها و تیرچه ها از عمق یکسان استفاده کنید، زیرا عمق های متفاوت منجر به افزایش قیمت فولاد و بتن مصرفی خواهند شد.
  3. تا حد ممکن باید از نیروی کار ماهر و با تجربه به منظور قالب بندی استفاده کرد.
  4. قالب ها را پس از هر بار استفاده باید تمیز کرد و در جای مناسب نگهداری نمود. همچنین باید به آن ها روغن زد و در صورت آسیب دیدگی نسبت به تعمیر اقدام کرد.
  5. اگر برای قالب بندی از چوب استفاده می شود، این چوب باید با کم ترین مرغوبیت نیازهای اساسی قالب نظیر سختی، استحکام و شرایط سطحی را تامین کند.
  6. در صورت ممکن استفاده از قالب های خاص بتن باید به حداقل برسد.
  7. ارتفاع پانل های آزاد باید بر اساس ابعاد استاندارد الوارها باشد.
  8. برای ساخت، اجرا و قطعه بندی قالب ها باید از روش های استاندارد و اصولی استفاده شود تا سرعت و کیفیت اجرای کار بالا رود.
  9. هنگام طرح ریزی قالب ها باید تمام جزئیات مربوط به قطعات و اجزای آن ها مد نظر قرار گرفته شوند. اتوکد قالب بتن و نقشه های معماری کمک بسیاری در این خصوص خواهند کرد.
  10. تا حد ممکن بهتر است ابعاد ستون ها در ساختمان هیچ گونه تغییری نداشته باشند تا بتوان برای چند طبقه از قالب های موجود استفاده نمود.
  11. اجرای همزمان طرح سازه ای و معماری منجر به صرفه جویی در قالب ها خواهد شد.
  12. مساحت ورق های چند لایه زیاد است، از این رو به منظور پوشش دال ها بهتر است از این ورق ها استفاده شود، در این صورت هزینه های اجرا کاهش پیدا خواهند کرد.
  13. طراحی و ساخت قالب ها باید به نحوی باشد که به سرعت بتوان آن ها را نصب یا باز کرد، در این صورت به طور چشمگیر در وقت و هزینه صرفه جویی خواهد شد.
  14. اگر قالب ها را بتوان با امکانات موجود جا به جا نموده و حمل کرد، مسلماً هزینه های حمل و نقل کاهش پیدا می کنند.

آزمون های ورود به حرفه(نظام مهندسی)

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “دوره قالب بندی و قالب برداری”

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

اطلاعات فروشنده

  • نام فروشگاه: فروشگاه عمران رنتر
  • فروشنده: omranrenter
  • آدرس: تهران
  • 4.50 4.50 امتیاز از 2 دیدگاه
